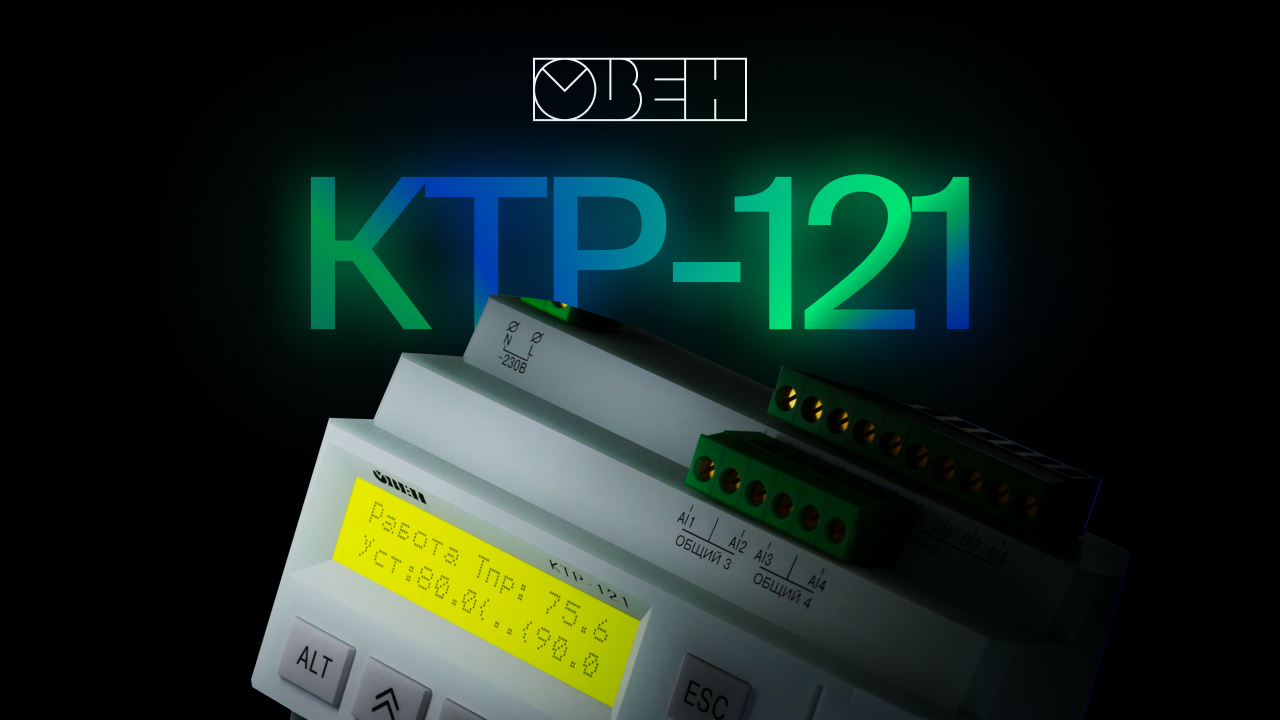

ОВЕН КТР-121

КТР-121 controller для автоматического control котельной

For DHW, heating, ventilation and boiler rooms

Price from 147 241 ₸ to 202 457 ₸ Price excludes VAT

Modifications: 18
Documents: 28
Gallery: 4

owen.ru

Description

С 12 февраля 2026 года линейка КТР-121 выпускается на новой аппаратной базе М02. Подробнее об изменениях.

Блок автоматического control котельной КТР-121 включен в реестр Минпромторга России.
Реестровая запись №10714252, срок действия to 25.09.2030

КТР-121 – это controller с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.

Задачи автоматизации

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:

КТР-121.01 – автоматика котла.
КТР-121.02 – автоматика котельной.
КТР-121.03 – автоматика отопления и ГВС.

Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.

Схема controllerа котла OWEN КТР-121

Преимущества

Specifications

Main parameters

2D Модель КТР-121.220: dwg 3.98 MB pdf 302.52 kB
2D Модель КТР-121.24: dwg 3.36 MB pdf 281.27 kB
3D Модель КТР-121.220: step 32.8 MB pdf 4.17 MB
3D Модель КТР-121.24: step 34.47 MB pdf 4.31 MB
PDS НС - датчик перепада pressure на группе сетевых насосов PDS НП - датчик перепада pressure на группе насосов подпитки Ав.останов - кнопка аварийного останова котельной РS - датчик реле pressure (прессостат) для работы подпитки НС - сетевой насос НП - насос подпитки НРЦ - сетевой насос рециркуляции КП - клапан системы подпитки Тп - temperature sensor в общем трубопроводе Тн - температура наружного air Тоб - temperature в обратном трубопроводе Рп - pressure sensor в общем трубопроводе Ав.общ - лампа общей аварии: Пожар - сигнал от датчика пожарной безопасности (НЗ) Взлом - сигнал от датчика проникновения в помещение (НЗ) Рг min - реле минимального давления газа (НЗ) Рг max - реле максимального давления газа (НЗ) СО - датчик загазованности угарным газом II порог (НЗ) СН - датчик загазованности метан II порог (НЗ) ГК - сигнал обратной связи положения газового клапана (НО) V
PDS НЦ - датчик перепада pressure на группе насосов тепловых контуров НЦ - насос циркуляции теплового контура НЦгвс - загрузочный насос бойлера КЗР - клапан запорно-регулирующий, сигналы "открыть" и "закрыть" Зима/Лето - внешняя кнопка смены сезонов Сброс - внешняя кнопка сброса аварий Тк - temperature sensor в тепловом контуре Тгвс - temperature sensor в бойлере на ГВС Авария - лампа общей аварии: PDS НЦ - датчик перепада давления на группе насосов тепловых контуров PDS НП - датчики перепада давления на группе насосов подпитки PS - датчики реле давления (прессостат) для работы подпитки Зима/Лето- внешняя кнопка смены сезонов Сброс - кнопка сброса аварии Тк - датчик температуры в тепловом контуре Рк - датчики давления в тепловом контуре НЦ - насос циркуляции теплового контура НП - насос подпитки теплового контура КП - клапаны подпитки теплового контура Авария - лампа общей аварии К1 - первый контур К2 - второй контур V
S3 - сигнал аварии горелки котла В4 - подтверждение розжига горелки PDS - датчик перепада pressure РS - реле pressure в котле FS - реле протока теплоносителя через котел Рп - pressure sensor в подающем трубопроводе Тп - temperature sensor в подающем трубопроводе Тоб - temperature sensor в обратном трубопроводе Туг - temperature sensor уходящих газов: КП - клапан протока НРЦ - насос рециркуляции НК - котловой насос К1 - К3 - промежуточные реле Т1, Т2 - запрос на розжиг горелки Т6, Т7 - первая ступень горелки Т6, Т8 - вторая ступень горелки Т6, Т7, Т8 - модуляция горелки Т9, Т11 - третья ступень горелки Ав.общ - лампа общей аварии V
Алгоритм 01.10: zip 1.94 MB
Алгоритм 02.20: zip 2.07 MB
Алгоритм 02.40: zip 2.69 MB
Алгоритм 02.41: zip 2.04 MB
Алгоритм 03.10: zip 2.02 MB
Алгоритм 03.20: zip 3.06 MB
Гальваническая развязка: Есть
УГО_ЕСКД: pdf 59.25 kB dwg 40.99 kB
УГО_СПДС: pdf 60.23 kB dwg 57.18 kB

Filters

Inputs: 4
Inputs: 0 °C
Inputs: 1 %
Inputs: Отсутствует
Outputs: 8
Outputs: Индивидуальная
Интерфейс: RS-485
Enclosure / mounting: DIN
Enclosure / mounting: DIN-рейка
Enclosure / mounting: 123x90x58 mm
Номинальный ток: 10 (при 5 В постоянного тока) V
Протоколы: Modbus RTU
Ingress protection rating: IP20
Output type: релейный

Analog inputs

Гальваническая развязка: Отсутствует
Количество: 4
Предел основной приведенной погрешности, %: ± 1 %
Type датчика: Pt1000/Pt100: α = 0,00385 1/°С (-200...+850 °C) 100M: α = 0,00426 1/°С (-180...+200 °C) 4...20 мА NTC10k: R25=10000(B25/100=3950(-20...+125 °C)) °C

Digital outputs

Гальваническая развязка: Индивидуальная
Количество выходных устройств: 8
Type выходного устройства: Дискретный, релейные (нормально-разомкнутые контакты)

Design

Overall dimensions, мм: 123x90x58 mm
Гальваническая развязка: Групповая, по 4 входа (1-4 и 5-8)
Средний срок службы, лет: 8
Ingress protection rating корпуса по ГОСТ 14254-96: IP20
Type корпуса: Для крепления на DIN-рейку (35 мм)
Type подключаемого датчика: Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Электрическая прочность изоляции, В: 1780 между группами входов V

Алгоритм 02.20 и 02.40

S3 - сигнал аварии горелки В4 - подтверждение розжига горелки Тп - temperature sensor в общем трубопроводе Тн - температура наружного air Рп - pressure sensor в общем трубопроводе К1 - К12 - промежуточные реле: Т1Т2 - запрос на розжиг горелки Т6Т7 - первая ступень горелки Т6Т8 - вторая ступень горелки Т6Т7Т8 - модуляция горелки Т9Т11 - третья ступень горелки Ав.общ - лампа общей аварии V

Алгоритм 02.22

S3 - сигнал аварии горелки (НО or НЗ) В4 - подтверждение розжига горелки РS1(2) - реле pressure в котле 1(2) Тобщ - temperature sensor теплоносителя в общем трубопроводе Тн - температура наружного air Тп1(2) - температура котла 1(2) К1 - К6 - промежуточные реле Т1Т2 - запрос на розжиг горелки Т6Т7 - первая ступень горелки: Т6Т7Т8 - модуляция горелки Т9Т11 - третья ступень горелки PDS К1(2) - PDS насосов циркуляции 1(2) FS 1(2) - проток через котел 1(2) PS 1(2) - давление в топке котла 1(2) Блок К1(2) - блокировка котла 1(2) НЦ 1(2) К1/НЦ1(2) - циркуляционный насос 1(2), котла 1/насос сетевой 1(2) НЦ 1(2) К2 - циркуляционный насос 1(2) котла 2 НРЦ К1(2) - насос рециркуляции котла 1(2) V

Алгоритм 02.23

S3 - сигнал аварии горелки (НО or НЗ) В4 - подтверждение розжига горелки РS1(2) - реле pressure в котле 1(2) Тобщ - temperature sensor теплоносителя в общем трубопроводе Тн - температура наружного air Тп1(2) - температура котла 1(2) К1 - К6 - промежуточные реле Т1Т2 - запрос на розжиг горелки Т6Т7 - первая ступень горелки Т6Т7Т8 - модуляция горелки Т9Т11 - третья ступень горелки Ав. К - авария котлов: Ав. Кон - авария контуров PDS К1(2) - PDS насосов циркуляции 1(2) НК 1(2) - подтверждение работы насосов контура 1(2) PS 1(2) - давление в топке котла 1(2) Старт/Стоп К1(2) - старт/стоп контура 1(2) НЦ 1(2) К1 - циркуляционный насос 1(2) котла 1 НЦ 1(2) К2 - циркуляционный насос 1(2) котла 2 КЗР1(2) откр. - сигнал открыть КЗР контура 1(2) КЗР1(2) закр. - сигнал закрыть КЗР контура 1(2) V

Алгоритм 02.43

PDS НС - датчик перепада pressure на сетевом насосе PDS НП - датчик перепада pressure на насосе подпитки НС - подтверждение работы сетевых насосов Соло - кнопка режима "Соло" работы котлов Ав.останов - кнопка аварийного отключения РS - датчик реле pressure (прессостат) для работы подпитки НП 1(2) - насос подпитки НК 1(2) - насос циркуляции контура 1(2) КП - клапан подпитки Тобщ - temperature sensor теплоносителя в общем подающем трубопроводе Тн - температура наружного air: Тк1(2) - температура подачи в контуре 1(2) PDS К1(2) - PDS насосов циркуляции контура 1(2) НК 1(2) -подтверждение работы насосов контура 1(2) РS 1(2) - давление в топке котла 1(2) Старт/Стоп К1(2) - старт/стоп контура 1(2) НЦ 1(2) К1 - циркуляционный насос 1(2) котла 1 НЦ 1(2) К2 - циркуляционный насос 1(2) котла 2 КЗР1(2) откр. - сигнал открыть КЗР контура 1(2) КЗР1(2) закр. - сигнал закрыть КЗР контура 1(2) Ав. К1(2) - авария контура 1(2) V

Коммутируемое напряжение в нагрузке, В, не более:

- для цепи переменного тока: 250 (резистивная нагрузка)
- для цепи постоянного тока: 30 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее: 10 (при 5 В постоянного тока) V
Механический ресурс реле, циклов, не менее: 10 000 000

Сетевые возможности

Communication interface: RS-485
Протокол связи: Modbus-RTU, Modbus-ASCII
Режим работы: Master/Slave mA
Скорость передачи данных, бит/сек: 9600, 14400, 19200, 38400, 57600, 115200
